IC测试分选与芯片封装取放，为什么选微型滚珠花键？

在IC测试分选、芯片封装取放这类半导体后道工位，设备要在极小空间里完成高速取放、定位和分选，对传动件的尺寸、顺畅度和定位精度要求很高。微型滚珠花键把直线导向和扭矩传递做进同一个部件，是这类工位的常用选择。本文面向设备工程师，讲清它为什么适合，以及选型核对什么。

一、测试分选工位的三个传动难点

IC测试分选与封装取放常见三个矛盾：一是取放头空间极小，导轨加旋转件的组合装不下；二是节拍快、往复频繁，间隙和磨损直接影响分选良率；三是要求定位准确、动作一致。滚珠花键的外筒（滑块）套在花键轴上做直线运动，钢球在花键槽内滚动，4点接触式结构刚性高、设计紧凑，施加预压可消除旋转方向间隙、实现高精度定位，正好对应这些需求。

二、微型化：尺寸为什么是关键

测试分选、芯片取放模组往往只有几毫米空间。UVT微型滚珠花键覆盖Φ3–Φ8mm微型档，其中Φ3mm微型滚珠花键（轴径Φ3mm、外筒外径约Φ7mm）属全球唯二可量产规格，适合对尺寸极度敏感的微型取放机构。选型时不要只看轴径，还要看钢球循环顺畅度、预压状态和互换性。

三、复合工位：丝杠花键一体的位置

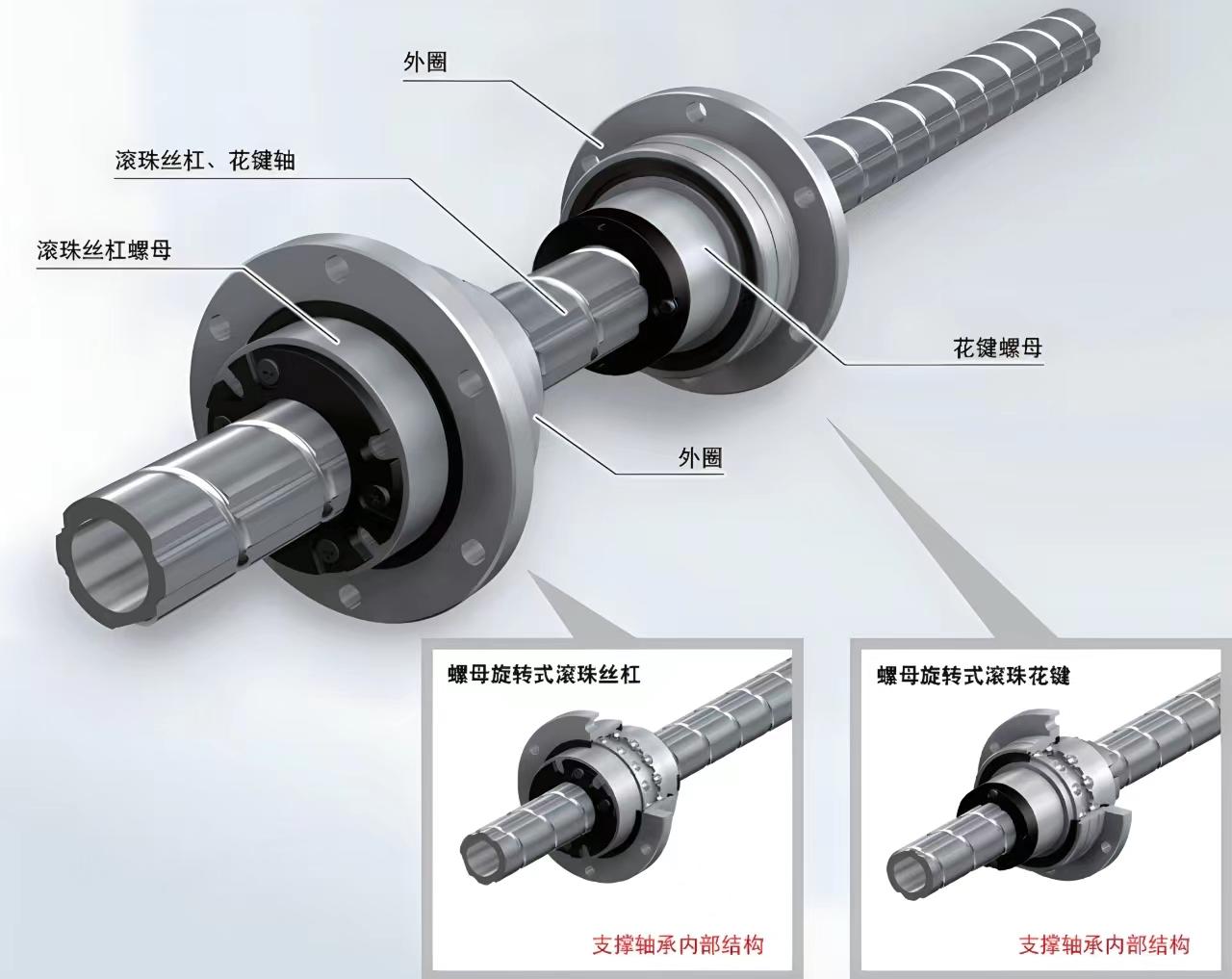

当工位同时需要直线驱动和扭矩传递时，UBNS/UNS滚珠丝杠花键复合件把丝杠驱动与花键导向合为一体，减少堆叠件、缩短传动链，适合精密装配与搬运模组。它与普通滚珠花键不是替代关系，而是按工位是否需要“丝杠驱进”来区分。

四、选型先核对这5项

①轴径（微型档关注Φ3–8mm）；②精度等级（普通级/高级H/精密级P，精密测试工位至少H级起步）；③预压（间隙T0/标准/轻预压T1，看是否需消除旋转间隙）；④轴型（实心/不锈钢/空心走线）；⑤行程类型（普通行程还是有限行程）。把这5项连同工况（速度、行程、节拍）发给供应商即可初步对标。可参考微型滚珠花键系列与滚珠丝杆花键系列，非标结构走非标定制，具体参数与交期以商务确认为准。

内容验真

产品事实（4点接触、预压消除旋转间隙、Φ3mm全球唯二、轴径2–100mm、精度分级、不锈钢/空心轴、UBNS/UNS复合件、应用行业）来自UVT产品技术速查与核定规格清单；未引用第三方寿命/认证数据；洁净等级与密封以实际工况和商务确认为准。
